台北水源特定區基本資料



位置:位於新北市新店溪青潭堰上游集水區,亦即新店溪青潭自來水水質水量保護區

面積:717平方公里,佔新北市面積的三分之一。

行政區域:包括翡翠水庫集水區的坪林全區和部分雙溪與石碇,以及南勢溪烏來全區和部分新店。

供水範圍包括台北市及三重、新店、中和、淡水、三芝,約500萬人口。

法源依據:國內第一個經由都市計畫法劃設的水源水質水量保護區,依都市計畫法第12條擬定,並奉行政院1979/1院會決議之指示而制定。這是依都市計畫法劃設限制發展特定區的首例。

都市計畫法第12條:「為發展工業或保持優美風景或其他目的而劃定之特定地區,應擬定特定地區計劃」

管理局之成立:1984成立台灣省台北水源特定區管理委員會,2002改制為經濟部水利署台北水源特定區管理局。

管理局主要業務:都市計畫、建築管理、土地使用管制、違規查處、復舊造林、水土保持、環境改善維護、水量水質監測、公害污染防治、污水下水道系統工程與操作維護。

以積極的「管理」取代僵化的「管制」。

重要水利設施:翡翠水庫、青潭堰、直潭壩、粗坑壩、桂山壩、羅好壩、阿玉壩。

土地使用分區之劃分:區內土地劃分為保安保護區、生態保護區、水庫保護區、第一種住宅區、第二種住宅區、商業區及農業區等不同使用分區。

水庫保護區佔1.4%,面積約298公頃,係以翡翠水庫淹沒區標高171公尺以上,水平距離50公尺以內範圍為準。

保安保護區佔82%,面積約56,611公頃,係為涵養水源及防止砂土崩坍流失。其屬國有林地者,以造林、撫育更新為主;其屬私有土地者,則管制其超限利用。

生態保護區佔13.2%,於南勢溪計畫區內有紅檜、鐵杉、扁柏等保護區,約8,800公頃;北勢溪計畫區內,則有台灣油杉及原始觀音座蓮保護區,約314公頃。

住宅區佔0.4%,包括大台北華城、廣興龜山地區、直潭社區、湖山新城地區、花園新城、信賢地區、福山地區等7個細部計畫;特定區內尚有坪林、烏來、新店三個鄉街都市計畫。

回饋費徵收:1996/6 內政部訂定「協助台北水源特定區地方建設辦法」,於自來水價每度附徵0.2元,每年約可收取一億元;2005/5經濟部訂定水源保育與回饋費收費辦法」,2006/1開始開徵每度0.5元,每年約可收2.5億元。

污水下水道系統:

1. 新烏地區污水下水道系統

坪林污水處理廠(三級處理):去氮除磷後排至北勢溪

小型處理場 3座

2. 翡翠水庫上游污水下水道系統

烏來、直潭污水處理廠(二級處理):排到碧潭下游

小型處理場6座







文章標籤

homerdale1106 發表在 痞客邦 留言(0) 人氣()


湖山水庫基本資料(之三):議題相關資料



  • 雲林離島式基礎工業區:雄心萬丈的工業大計,湖山水庫本來為它而建

1991 核准編定

總面積17,000公頃,其中麥寮區2,600公頃,即台塑六輕

新興區於1998,5 動工,原本計劃填海造陸991公頃,僅完成283公頃

台西、四湖兩區未開發



六輕(第六套輕油裂解廠)

1986 台塑申請六輕設廠通過;宜蘭利澤→桃源觀音→嘉義鰲鼓→雲林麥寮

1994,7 動工

1998  第一期工程完工

1~4期完工總面積2,603公頃,其中2,255公頃為填海造地

用水每日40萬噸



台塑大煉鋼廠

2004台塑提大煉鋼廠(台鋼)計畫,預計於雲林離島工業區進行開發

2006 行政院長蘇貞昌提出「大投資、大溫暖」計畫,將台鋼列為旗艦計畫

2007,3 環保署環評專案小組建議進入二階,引起行政院副院長蔡英文痛批「不能忍受環評的不確定性」,但同年11/29 環評大會仍決定進入二階

2008台塑與馬政府協議「棄台鋼,保六輕五期」

2008,7,6 台塑越鋼動工



國光石化

  2005提出,預定在雲林離島工業區興建石化專區,目的為搬遷五輕

  2006 行政院長蘇貞昌提出「大投資、大溫暖」,將國光石化列為旗艦計畫

  2007,11,30 行政院決定轉往彰化大城

  2011,4,22 馬宣布不支持國光石化



☆ 瑞峰水庫:比烏山頭水庫還大,因地震撤銷,湖山水庫成了替代品

  位於梅山鄉瑞豐村清水溪支流生毛樹溪下游

  蓄水量預計14,500萬立方公尺;每日供水118.9萬噸

  1994送環評,原稱「雲林離島工業區水源開發可行性規劃瑞峰水庫環境影響說明書」,開發目的直指供應離島工業區水源

  1997,6,13 環保署公告瑞峰水庫環評有條件通過,公告中亦明白提出「壩址地震頻繁且規模甚大」

  1999,9,21 九二一大地震,放棄瑞峰水庫計畫



☆ 清水溪堰塞湖:清水溪上游堰塞、淤積嚴重,桶頭堰能維持多久?

  第一次 1862,6,6 嘉南大地震堰塞;   1898,8,8 戊戌水災潰決

  第二次 1941,12,17 嘉義大地震堰塞; 1951,5,18 豪雨潰決

    (為開鑿草嶺公路以利草嶺潭開發的國軍74官兵罹難,此為非戰時期最慘重的國軍傷亡,嘉義梅山公園有紀念碑)

  第三次 1979,8,15 歐敏颱風堰塞;    同年8,24 豪雨潰決

  第四次 1999,9,21 九二一大地震堰塞(新草嶺潭)

         2004,7,2  敏督利颱風(七二水災)填滿



☆ 環團反對的理由(摘錄2005「全國反對湖山水庫聯盟」說帖)

  1. 雲林民生用水不虞匱乏

     集集攔河堰應可經由林內淨水場供應20萬CMD作為民生用水

  2. 湖山水庫將加速雲林地層下陷

     集集堰已造成濁水溪下游地下水補注功能降低,桶頭堰更將攔阻清水溪溪水之地下水補注

  3. 湖山水庫破壞生態環境至鉅

    庫區是珍貴的低海拔生態基因庫,更是八色鳥棲息地、紫斑蝶過境廊道

  4. 地質安全堪慮

  5. 桶頭堰將成攔砂壩

    清水溪上游累積巨量土石,新草嶺潭已填平,土石淤積降低攔河堰壽命

  6. 全民補貼少數財團,違反公平正義

    為台塑六輕、台塑煉鋼廠、國光石化建水庫,是由全體納稅人補貼少數財團


(桶頭堰上游的清水溪)







文章標籤

homerdale1106 發表在 痞客邦 留言(0) 人氣()




湖山水庫基本資料(之二):開發目的與大事記



開發目的

2000環評報告書說的「開發目的」:

  本開發行為旨在增供雲林與南投地區之用水,配合促進該區之工商發展,與興建中之集集攔河堰聯合運用,則將可供應雲林離島工業區所需之中長期用水。

2000環評報告書引述之「雲林離島式基礎工業區開發計畫」:

  位於麥寮、台西、口湖等鄉海岸,包括離島11,549公頃及內陸1,164公頃,預計民國104年全部開發完成,供石油煉製業、鋼鐵基本工業、石化製造業、金屬製品業、科技工業等基礎工業使用,可提供121,750個直接就業機會。本基礎工業區估計至民國88年包括台塑六輕、六輕擴大、工業專用港興建完成後,日需水量為257,400立方公尺,及至終期民國108年中油、中鋼、台電、金屬、科技工業等建廠後之用水量每日為860,000立方公尺。

現在中水局湖山水庫計畫網站所說的計畫緣起:

  以往雲林每日用水26萬噸全為地下水。95/4 林內淨水場啟用後,由集集堰供應12萬CMD,但濁度高,無法穩定供水。養殖漁業用水亦抽地下水,造成地層下陷。

  計畫由清水溪引入豐水期餘水,以提供枯水期供水。完工後與集集攔河堰聯合運用,可作為民生用水之替代水源以減輕抽取地下水。剩餘水量亦可提供區域發展用水。

計畫效益:平時,由集集堰供應林內及湖山淨水場,湖山水庫盡量引取清水溪剩餘水量蓄存使用。枯水期水源不足,或豐水期濁水溪濁度太高時,改由湖山水庫原水供應林內及湖山淨水場所需水量。



大事記

1994,7 六輕動工

1995 湖山水庫完成可行性規劃

1996 集集攔河堰始建

1998 六輕第一期完工,開始營運

1999 九二一大地震

2000,5,17 環評通過

2001,1,13 行政院核定湖山水庫開發案

2001 集集攔河堰啟用

2002,2 反湖山水庫運動開始

2005 經濟部長何美玥明白表示台塑大煉鋼廠與國光石化由湖山水庫供水

2006,4,17 自來水公司雲林給水廠開始營運

2007,6,11  湖山水庫開始建設

2008 農委會公告「雲林湖本八色鳥野生動物重要棲息環境」,範圍包括南投林管處阿里山事業區第61~70林班地,面積1737公頃。湖山水庫所在的71~73林班地排除在外。

2009 八八水災

2012,6 桶頭堰開工

2016,4,2 湖山水庫啟用

2016,7,1 湖山水庫開始供水



文章標籤

homerdale1106 發表在 痞客邦 留言(0) 人氣()


湖山水庫基本資料(之一):湖山水庫與桶頭堰



管理機關:水利署中區水資源局



總經費:204.75億元



功能:

供應家用及公共給水標的用水

與集集堰共同調節水源,豐水期用集集堰的水,枯水期用湖山水庫的水



水庫面積:2.02 平方公里



大壩

  由北往南:

    湖山主壩,高75公尺,長578公尺

    湖山副壩,高63公尺,長334公尺

    湖南壩,  高76公尺,長609公尺

  壩型:中央土心牆分區型土壩

  壩頂:標高216公尺,寬10公尺

  滿水位標高:211.5公尺

  呆水位標高:165公尺



溢洪道

  馬蹄型自由溢流堰接洩槽

  溢流頂標高 211.5 公尺

須能通過最大洪水流量(PMF)

  設計洪峰流量 509 cms.



取出水工

  取水塔型式:斜依式取水塔

  分層取水高層:標高180及165 公尺



蓄水量

  總蓄水量   5,347萬立方公尺

  有效蓄水量 5,218 萬立方公尺 (呆水位以上之蓄水量)



引水設施

桶頭攔河堰:直落式自由溢流堰,有排砂道、魚道

沉砂池

越域引水路



集水區

  北港溪支流梅林溪 6.58平方公里

  桶頭堰越域引水清水溪 259.2 平方公里



湖山淨水場

  位置:湖山水庫下游3公里

  設計供水量:40萬CMD (林內淨水場20萬CMD,合計60萬CMD)

  佔地46公頃,其中15公頃為保安林地

  預定2017/6 試營運

  初期成本每度約13~16元

  120年雲林生活用水最大需水量預計為59.4萬CMD


(桶頭攔河堰)


(桶頭攔河堰)


(桶頭堰沉砂池)


(桶頭堰取水工)

















文章標籤

homerdale1106 發表在 痞客邦 留言(0) 人氣()


烏山頭水庫與嘉南大圳基本資料(之三):八田與一



☆ 八田與一與外代樹(Toyoki)

八田與一(Yoyichi Hatta) 1886,2,21~1942,5,8

1910 東大土木科畢業後來台

1914 成為濱野彌四郎屬下,參與台南水道計畫

1916 參與桃園大圳計畫

1917 返鄉與外代樹結婚(八田31歲,外代樹16歲)

     育有2男6女

1917 向總督府提出「官佃溪埤圳計畫」

1918 日本米騷動

1920,9,1 珊瑚潭正式動工

1922 八田遷入烏山頭宿舍



完工後的八田,回任總督府技師,進行全島土地改良計畫,調查大甲溪水力發電。

1941,12,8 珍珠港事變

1942,4 日本佔領菲律賓

1942,5 八田隨同「南方開發挺身隊」搭大洋丸於廣島出海。

    5,8 在五島列島附近東海海域遭美國潛艇魚雷擊沉。遺體尋獲火化後,骨灰葬於烏山頭堰堤附近高地。



八田死後,妻、子仍居台北,台北遭空襲後被疏散至烏山頭。



1945,9,1 堰堤開工紀念日,外代樹投身於送水口,年45 。骨灰部分送回日本,部分與八田合葬。



  • 八田塑像

1931,7,8 立銅像

1941 鄉民唯恐被溶解,偷藏於隆田車站倉庫內

  戰後由水利會將此銅像帶回八田宿舍

1981 水利會將銅像置於塚前

  每年5/8 追思會

2007 阿扁頒褒揚令,由八田之孫代受

2011 故居整修完成,八田路命名。


(整修後的八田與一故居與外代樹銅像)







文章標籤

homerdale1106 發表在 痞客邦 留言(0) 人氣()


烏山頭水庫與嘉南大圳基本資料(之二):嘉南大圳



☆嘉南大圳

取水塔→導水鐵管→送水室(六支送水管,由圓錐形制水閥調節後噴出)→淨水池→導水路→分歧點→南、北幹線

給水:幹線→支線→分線→中給水路→小給水路

排水:小排→中排→大排→河川→出海



1975 2號輸水鋼管前端緊急蝶形閥門漏水

1989,7,4 送水設施更新工程開工

1996,12,31 送水設施更新工程完工

1997 新送水口完成營運,舊送水口退居輔助、調節地位

灌溉水道總長1萬公里,排水道6000公里。

南北幹線分歧點為弧形水門



☆ 灌溉區域

北幹線灌區 56,000公頃

南幹線灌區 42,000公頃

  南北幹線共98.000公頃

濁幹線灌區 52,000公頃

共 150,000公頃

60萬農民受惠



  • 灌溉制度

三年輪作給水法:以50公頃為一小區,每小區三年內輪流種水稻、甘蔗、雜糧。水稻充分給水,甘蔗種植期給水,雜糧不給水。



曾文水庫完成後,原三年一作改為三年二作



☆ 嘉南農田水利會

1919,8 「公共埤圳官佃溪埤圳組合」成立

1921,4 「公共埤圳官佃溪埤圳組合」改稱「公共埤圳嘉南大圳組合」

1943  改稱「嘉南大圳水利組合」(與新豐、新化、新營、嘉義、斗六、虎尾六個水利組合合併

1945  改稱「嘉南大圳農田水利協會」

1956  改制為「嘉南農田水利會」

1975  北港溪北岸至濁水溪南岸另成立「雲林農田水利會」

此後的嘉南農田水利會灌溉區域北自北港溪南岸,南至二仁溪北岸,事業區域達113,500公頃,實際灌溉面積77,915公頃。

水利小組:約150公頃為一單位,現有673 小組


(導水路,由水庫導水是大圳,後方是烏山頭水庫大壩)


(分歧站,向左就是南幹線,向右就是北幹線)







文章標籤

homerdale1106 發表在 痞客邦 留言(0) 人氣()


烏山頭水庫與嘉南大圳基本資料(之一):烏山頭水庫



☆ 工程費(包括烏山頭水庫與嘉南大圳)

總工程費 5,400萬圓,國庫補助金佔2,674萬圓,餘額2756萬圓由受益農戶負擔。分割15萬公頃時,每公頃負擔金額達180圓。當時1公頃地價未達300圓,以強制手段要農民同意負擔。

1923,9,1 關東大地震與火災,原定工期由6年延長為10年



  • 堰堤

1920,9,1 開工

1930,4,10 完工



半水力沖淤式土壩施工法(semi-hydraulic fill dam):據說是八田自創,目前是世界僅存的此項工法結構,美國土木工程學會命名為八田壩(Hatta Dam1)

堤高56米,標高166米,堤頂寬9米,底寬303米,堤長1.273米。

土堰堤中心鋼筋混凝土心壁

6個人穴(man hole)作定期觀測,現已停用。



  • 溢洪道(spillway)

舊稱「餘水吐」

溢洪道滿水面是58.18米,但為增加貯水量,完成後加設堰板設備,提高滿水面至60.6米

滿水機會很少,發揮機會也很少



☆ 取水隧道

由東口至西口3107公尺



☆ 水庫容量

設計總容量:15,415 萬立方公尺

有效容量:7,982 萬立方公尺

八田曾說水庫貯水壽命只有半世紀,將來只剩由東口取水之導水路機能,但是現在還有一半貯水能力



☆ 水力發電廠

1998,3 嘉南實業公司成立(水利會70%,台化30%)

2002,8 烏山頭水力發電廠完工,裝機容量8,750瓩

2007,3 西口發電廠完工,裝機容量11,520 瓩


(烏山頭水庫景色)


(西口,曾文水庫的水由此進入烏山頭水庫)


(溢洪道)


(舊送水隧道,穿過大壩)


(舊送水口,亦即嘉南大圳的起點)


(新送水口,在發電廠下方)


(烏山頭淨水場)



















文章標籤

homerdale1106 發表在 痞客邦 留言(1) 人氣()


鏡面水庫基本資料



位置:台南市南化區小崙里

1980年完工

管理機關:自來水公司第六區管理處

功能:家用及公共給水

總容量:115萬立方公尺

有效容量:86.9萬立方公尺

大壩:混凝土重力壩

  壩高:36公尺

    壩頂標高:145公尺

    壩頂:長120公尺; 寬5公尺

    正常滿水位標高:143公尺

溢洪道:自由溢流堰

  堰頂標高:143公尺

  設計排洪量:15.5cms

排砂道:位於溢流堰正下方,設弧形閘門一座

  底檻標高:130公尺

    設計排洪量:140cms

    颱風或豪雨時,若水庫淤積超過標高130公尺,或水庫水位超過標高143公尺自由溢流時,得實施排砂運轉

取水工:位於壩體上游面,半圓形直立式

分五層取水,最下層進水口底檻標高130公尺

水源:菜寮溪支流鏡面溪

水庫面積:12.5公頃

集水區面積:2.73平方公里

鏡面淨水場:供水4000CMD

  供水區域:南化區與部分內門、左鎮

保護區:

  鏡面水庫自來水水質水量保護區:2.7568平方公里

  鏡面水庫飲用水水源水質保護區:2.6224平方公里




(鏡面淨水場)


(鏡面水庫)







文章標籤

homerdale1106 發表在 痞客邦 留言(0) 人氣()


玉峰堰大事記



1912  台南水道動工,濱野彌四郎為設計師。

1922  台南水道完工。

1930  烏山頭水庫完工。

1949  台南水道更名為台南市自來水管理處,簡稱台南水廠;水源地區更名為山上淨水場。

1963  山上淨水場擴建

1973  曾文水庫完工。

1974  台灣自來水公司成立,山上淨水場歸台水第六區管理處管轄

1980  鏡面水庫完工。

1980  潭頂淨水場完工

1983,6,22  台灣省政府公告「曾文溪水源水質水量保護區」,面積572.55 平方公里。範圍由縱貫公路(一號省道)曾文溪橋起,上溯包括菜寮溪、後堀溪等支流。

      台灣省政府公告「急水溪系新營淨水廠水源水質水量保護區」,面積210.4平方公里。

1987,6,10 內政部公告劃設「東港溪水源水質水量保護區」(410 平方公里)

1991  曾文淨水場完工

1993  南化水庫完工

1995,5  省水利局南部水資源開發工程處開始規劃玉峰堰

1997,6,4  玉峰堰開工

1998  環保署制定「飲用水水源水質保護綱要計畫——高屏溪、淡水河、頭前溪、大甲溪及曾文溪部分」,推動此五大河之離牧政策,在8年內投資432億元作為離牧拆遷補償。

1999,3,20  玉峰堰完工。

2000,11,23 經濟部解編「東港溪水源水質水量保護區」

2001,2,7   經濟部解編「急水溪水源水質水量保護區」,開啟環保團體長達十年的「烏山頭水庫保衛戰」。

2001,12,20~2010,12,25 蘇煥智任台南縣長

2002,11,20 民進黨立委鄭國忠在立法院質詢要求「曾文溪自來水水源水質水量保護區玉峰堰上游應加速縮編」

2002,11,25  台南縣政府公告台南水道為台南縣定古蹟

2003,12,5  台南縣政府召開研商「變更曾文溪玉峰堰水源用途可行性」,擬改為工業用水送南科。

2004,1,8  經濟部公告曾文溪自來水水質水量保護區,保護區範圍未修正,面積572.55 平方公里。

2004,2,3  經濟部公告修正「曾文溪自來水水質水量保護區」,將一號省道至玉峰攔河堰間48平方公里劃出保護區外,保護區面積縮減為524.55平方公里。

2004,12,27  經濟部首度公告89座水庫名稱、管理機關與主管機關,其中包括玉峰堰。

2004  水公司提「曾文溪玉峰堰水源送供台南科學園區可行性報告」

2005 本年起,曾文溪不再有嚴重污染河段

2005,9,29  文化部公告台南水道為國定古蹟

2006  水公司提「曾文溪玉峰堰水源充分利用改善計畫」

2008  水公司提「玉峰堰原水改為工業用水提供南科樹谷園區中水道使用初步評估報告」

2009,6,8 經濟部召開「玉峰堰水源專管供應樹谷園區使用」會議。

2009,7  水公司提「曾文溪玉峰堰水源改供工業用水專供樹谷園區計畫報告」

2009,12,18  經濟部公告原「曾文溪自來水水質水量保護區」範圍劃分為「曾文溪」、「南化水庫」及「鏡面水庫」等三個「自來水水質水量保護區」。「曾文溪自來水水質水量保護區」面積調整為417.1 平方公里。

2010,2,1 水利署取消曾文溪自來水保護區水費減半優惠,引發抗議(每天取水4萬噸,一年的水源保育回饋費僅700萬元,但水費半價優惠卻需1200萬元)

2011  水利署提「台灣南部區域水資源經理基本計畫」

2011  經濟部提「曾文南化烏山頭水庫治理及穩定南部地區供水計畫」

2011,2,23  內政部公告「重要水庫集水區」22座,無玉峰堰。

2011,6,23  經濟部訂定玉峰堰水庫運用要點,其功能為供應家用及公共給水用水標的使用。

2012  水利署提「水資源開發利用總量管制策略推動規劃」

2012  水規所提「台南大湖水資源規劃檢討」

2012,6,15  經濟部函頒「重要水庫集水區圖資製作與查認作業要點」,附表一「台灣63座重要水庫及管理機關(構)一覽表」,包括玉峰堰。

2013  台南水道淨水池整修完工

2013,2,21   賴清德於南化淨水場召開「大台南水源調度及穩定供需方案」會中討論玉峰堰將由民生用水改為工業用水,以期保護區逐步解編。

2013,6,17   台南市政府函復市議員王峻潭質詢表示為達成曾文溪水質水量保護區解編之目標,業已提送「玉峰堰用水調整為工業用水標的之工業專管」計畫報請水利署審議。



2014  水公司提「玉峰堰第一次安全評估」



2014  水規所提「台南大湖水資源開發調查試驗及推動策略研析」



2014,5,13 水利署新聞稿表示並無設置「工業用水專管」而將玉峰堰水源改為工業用

          水之計畫,亦無解除水質水量保護區之規劃。



2014,10.8  內政部區委會決議家用水庫不再分二類。



2015,10,13  經濟部公告「玉峰堰水庫蓄水範圍及其申請許可事項」:「本堰係以民

         生為主要目標,基於保護水源,蓄水範圍不受理申請任何使用行為」。蓄水範

         圍9.45公頃。





2015,10,19 立法院經濟委員會通過決議:(三十九):據查台南市曾文溪玉峰堰每日供水4.5萬噸,因為水質較不穩定,目前經由山上淨水場第一次處理後,需再送潭頂淨水場進行第二次淨水處理,方可供應民生及工業使用。若可以只經由山上淨水場處理後,直接透過新建專有管線送到工業區廠商使用,不僅可提升民眾飲用水品質外,潭頂淨水場亦可增加每日4.5萬噸處理能力,對於目前臺南地區轄內淨水場處理能力不足,可以立即有效改善。建請經濟部檢討推動,以確保民眾飲用水安全,並提升供水穩定。提案人:黃昭順 翁重鈞 李貴敏

2016,5,17 南水局「玉峰堰水源運用檢討及工業用水專管細部規劃」期初審查會

2016,12  曾文淨水場改善工程預定完成,可增加6.5 CMD

2017,9~2019,12  曾文淨水場南科計畫新建區預定施工期



文章標籤

homerdale1106 發表在 痞客邦 留言(0) 人氣()


玉峰堰水庫基本資料



  • 玉峰堰水庫

△位置:山上區與大內區之間的曾文溪河道上,菜寮溪匯入曾文溪匯流口下游410公尺處

△功能:供家用及公共給水標的使用

△管理機構:台灣自來水公司,由第六區管理處負責營運管理

△86/6/4開工,88/3/20竣工

△主要設施:

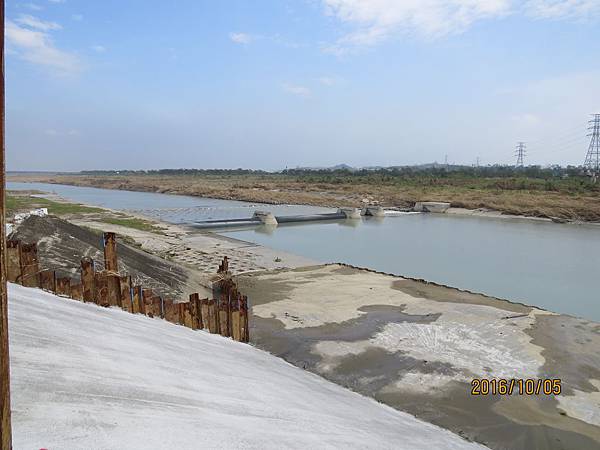

1. 活動堰:

長100公尺,寬11公尺,堰頂標高10.4公尺

橡皮壩4座,由左岸至右岸依序編號1~4號

  1號:排砂道,基座標高7.5公尺,長29公尺

    當川流水濁度超過2000NTU影響取水時,以手動倒伏操作,排除山上淨水場取水塔進水口前庭之淤砂

    水位高於標高10.4公尺時,排砂道水門倒伏

  24號:排洪道,基座標高8公尺

    2、4號長29公尺,3號長10公尺

    堰頂標高10公尺

    水位高於10.3公尺時,排洪道水門倒伏

自動流倒伏高度0.4公尺

排洪時,橡皮壩依3-2-4號順序進行排氣倒伏作業

攔水時,依4-2-3號順序進行充氣起立

                  2. 固床工:長65.5公尺,寬95.5公尺

  3. 魚道:長39公尺,寬2公尺,坡度1/15

(以上主要依據經濟部100/6/23訂定「玉峰堰水庫運用要點」及「玉峰堰水庫水門操作規定」)



△規劃需水量:約50萬立方公尺

△取水工:

  原取水工:豎井式

  新取水工:直立式取水塔


(玉峰堰取水工)

  △玉峰堰集水區面積:377.84平方公里

  △年平均側入流量:6.0億立方公尺,全年約93%流量集中於豐水期

     而山上淨水場年平均供水量僅約1,462萬立方公尺

顯示玉峰堰豐水期水資源仍未充分利用

  △玉峰堰水權保留量:

山上淨水場 一月0.275cms;七月0.509cms

台糖善化廠 一月0.330cms;七月0.500cms

嘉南水利會 一月1.050cms;七月1.300cms

下游河道最小放流量 0.424cms

  △根據84/5原規劃設計報告,水公司原提議之堰址在曾文溪與菜寮溪匯流口上游約150公尺處,因工程困難而移至現址

  △玉峰堰上游曾文溪流域集水區面積965.57平方公里,扣除曾文、南化、鏡面水庫集水區,則為373.54平方公里



  • 山上淨水場

設計出水能力:4.5萬CMD

登記水權:5~11月為4.4萬CMD;12~4月為2.4萬CMD

   取水塔乙座:取水量4.5萬CMD

   水躍池乙座

   膠羽沉澱池兩座

   快濾池8池

   清水池乙座

   原有初沉設備:快混池、迴流池、初沉池

   山上淨水場至潭頂淨水場送水管

   山上淨水場處理後的清水,已完全符合飲用水水質標準,但因總溶解固體量、總硬度與導電度較高,仍以專管送去潭頂淨水場二次處理


(山上淨水場)



文章標籤
